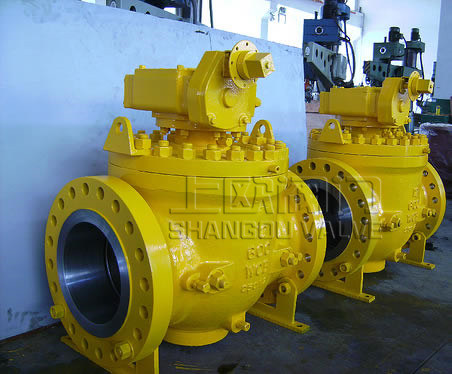

上裝式球閥
上裝式球閥關閉件球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門，密封件嵌于閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。
目錄
上裝式球閥描述
浙江上歐閥門上裝式球閥主要用于管道和產業體系,并且擁有一個頂部進入線路維修和功能它有很多優勢,如小型流體阻力,結構簡單,體積小,重量輕,密封可靠,方便操作和維護、開放、迅速關閉,以及靈活的開始和完成。
一片式閥體
一片式閥體用于身體保證充分的強度和剛度最大額定工作壓力下閥門的閥內件精心設計的工作可靠性和選擇在各種操作條件足夠的邊緣改編的壁厚和高強度螺栓連接方便閥門物業管理費及充分支持壓力的管道。
頂部進入
它最不同于普通球閥,使公司能做出正確的維修管道生產和而不需要從該管道線路背座椅結構采用空間后方閥座和閥座固定器的一部分是傾斜,以防止雜質積累空間影響回座位。
較低工作扭矩
上歐閥門上裝式系列球閥有固定球磨,其表面處理、拋光和臉上的暴球和閥桿是綜合的,滑動軸承安裝在外部生了使摩擦半徑小、操作扭矩小是很低的。
緊急密封
復合注塑孔設計和復合注塑閥門安裝在位于閥桿/戴帽子和身體方面的支持閥門當密封閥桿或座位受損的誘發泄漏,這種化合物可以用來做第二次密封隱蔽的止回閥安裝在旁都有復合注塑閥門,防止由于外流化合物的作用的物質,發射機復合的頂端的噴油閥的復合快速的連接連接器注射槍。
密封可靠
閥座密封是由金屬閥座密封圈與固位體放置成分閥座固定器浮動的軸向和低壓密封閥門閥座的達到春天的壓力此外,活塞的效果是閥門閥座設計合理,實現了高壓密封工作介質壓力的,實現固位體放置的攔截形成身體的密封膨脹石墨環是為了實現密封受到攻擊狀態。
重阻塞滲出(DBB)
當球全開或關閉位置,發射機物質身體可以腔中心公布排水、排空裝置此外,很中心壓力閥門腔內能被釋放到低壓結束了自己的救援的座位。
防靜電和防火安全設計
消防閥門設計在滿足要求的條件下API6FA / API607標準和設計的防靜電符合規定,API6D BS5351。
擴展閥桿
地下安裝閥門,閥桿可以延長、為方便操作相應的復合噴油嘴、排水閥可以延長到最高的閥門。
各種驅動類型
地下安裝閥門,閥桿可以延長、為方便操作相應的復合噴油嘴、排水閥可以延長到最高的閥門。
結構特點

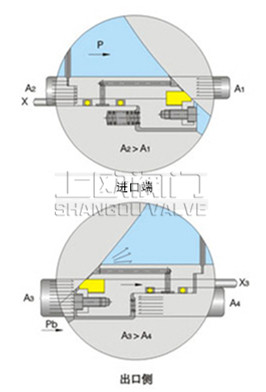

1，獨特的閥座密封結構
閥座采用前密封設計結構，此結構具有雙向密封和中腔自動泄壓功能。鑲嵌有密封材料的密封座是浮動，它由彈 簧加載，在關閉位置時，密封面始終與球體保持緊密接觸，確保閥門在高、低壓差下均能達到泄漏密封。
2，自動泄壓結構
當中腔壓力出現異常升高現象時，單密封結構的球閥具有自動泄壓功能，而雙密封結構的球閥則有閥體上的附加 泄壓裝置進行泄壓。
3，密封的緊急救護功能
閥門設計有輔助的閥座緊急密封系統。一旦密封面受損，可以通過輔助密封系統注射相應的密封劑進行緊急救護 ，必要時候也可以通過輔助系統對閥座區域進行沖洗潤滑等。
4，防靜電裝置
當操作閥門時，由于球體閥座之間摩擦，會產生靜電電荷并聚積在球體行。為防止產生靜電火花，特在閥門上設 置防靜電裝置，把產生的靜電導出（詳細說明請聯系本公司業務員）。
5，防火結構 本公司固定球閥閥座采用獨特結構，當發生火災時，非金屬密封面材料燒毀時，金屬環利用彈簧的彈力推動閥座 與球體吻合密封，從而阻止火勢蔓延和介質外流。（防火結構設計符合API607，JB/T6899和BS755）
6，全通徑結構及縮徑結構 為滿足用戶需求，本公司球閥有全通徑系列和縮徑系列，全通徑球閥的管道內徑與管道內徑一致，便于清掃等， 縮徑球閥重量輕，其流體阻力僅為相同口徑截止閥一部分，前景較為廣闊。
7，閥體的泄放裝置 可根據客戶裝置要求，球閥的閥體上安裝排泄閥。一旦閥門的兩端被封閉，閥腔內的積壓可通過閥體的排泄閥進 行排放泄壓。
8，加長閥桿裝置(可選) 對于地埋球閥，可提供接長裝置，接長裝置包括閥桿、注油脂閥、排泄閥等。加長高度(長度一般是指閥門通道中 心至操作裝置中心的距離)
采用的標準
國標GB，美標ANSI,德標DIN,日標JIS
國標固定球閥設計標準：
設計和制造標準按照: GB12237；
結構長度按照: GB12221；
法蘭端尺寸按照：JB/T79,GB9113,HG20592等；
對焊端尺寸按照：JB/T12224
檢驗和測試按照: JB/T 9092、GB/T13927；
美標固定球閥設計標準：
設計和制造標準按照: ASME B16.34,API6D等；
結構長度按照: ASME B16.10；
法蘭端尺寸按照：ASME B16.5；
對焊端尺寸按照：ANSI B16.25
檢驗和測試按照: API598；
防火設計按照：API607；
采用的材料
序號 | 零件名稱 | 材質 |
1 | 閥體 | A216-WCB A352-LCB A351-C8, CF8M, CF3, CF3M, Duplex |
2 | 閥座彈簧 | Inconel X-7505 SS304 SS316 |
3 | 閥座圈 | ASTM A105+ENP ASTM A182-F304, F316, F316L, F6, F51 |
4 | 閥座 | PTFE RPTFE PEEK PPL |
5 | 球 | ASTM A105+ENP ASTM A182-F36 F316, F316L, F6, F51 |
6 | O型圈 | NBR Viton |
7 | 墊圈 | PTFE |
8 | 墊片 | Stainless Steel+ PTFE SS316+PTFE |
9 | 定位塊 | PTFE SS304+Garphite SS316+Garphite |
10 | 端蓋 | A216-WCB A352-LCB A351-C8, CF8M, CF3, CF3M, Duplex |
11 | 填料 | PTFE Garphite |
12 | 壓蓋法蘭 | A216-WCB A351-CF8 |
13 | 銷子 | 1045 A182-F304, F316, F316L, F6, F51 |
14 | 閥桿 | A105+ENP A182-F6, F304, F316, F316L, F304L, 17-4PH, F51 |
15 | 支架 | A216-WCB |
16 | 螺母 | ASTM 194-2H, 2HM, 8,8M |
17 | 螺栓 | ASTM 194-B7,,B7M, B8,B8M |
18 | 排氣閥 | 1020+ZN A182-F304, F316, F316L, |
19 | 吊耳 | 1020 |
20 | 注脂 | 1020+ZN A182-F304, F316, F316L, |
21 | 球 | Stainless Steel |
22 | 壓緊圈 | 1045+N A182-F304, F316, F316L, |
23 | 閥座彈簧 | 1045+N A182-F304, F316, F316L |
24 | 墊片 | 1045+N A182-F304, F316, F316L1 |
25 | 底座 | A105+ENP A182-F6, F304, F316, F316L, F304L, 17-4PH, F51 |
26 | 墊片 | PTFE SS304+Garphite |
27 | 壓緊螺母 | ASTM 194-2H, 8, |
28 | 壓緊螺栓 | A182-F6, F304 |
29 | 排污閥 | 1020+ZN A182-F304, F316, F316L, |
