固定錐形閥
固定錐形閥主要有閥體、噴管、套筒閘、搖臂、進出口管、驅動軸和浮動閥座等零部件組成。該閥可作為渦輪發電機組旁末端的自由排放閥，或是安裝管線中的作為減壓、調流控制的閥門。
產品概述
固定錐形閥主要有閥體、噴管、套筒閘、搖臂、進出口管、驅動軸和浮動閥座等零部件組成。該閥可作為渦輪發電機組旁末端的自由排放閥，或是安裝管線中的作為減壓、調流控制的閥門。
原理
固定錐形閥通過手動渦輪、電動或液動等方式驅動搖臂旋轉，再通過滑塊驅動套筒閘直線運動，使閥門開關或節流。由于采用自平衡式套筒閘閥瓣，水力不會直接作用在閥瓣上，而是作用在固定錐體上，驅動力很小，有節能效果；密封采用金屬對金屬，浮動式Nitronic60特殊不銹鋼閥座，泄漏量很小。
結構分類
管中型：
安裝于管線中用于調流、減壓或泄壓的用途。根據現場條件可采用手動渦輪、電動、液動自動控制等。
 |  |

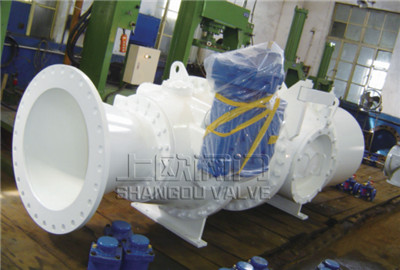

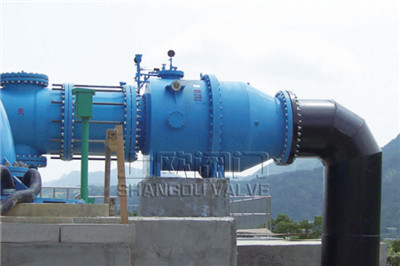

| DN1800鯉魚潭減壓站固定錐形閥 | DN800X600X1600固定錐排放式泄壓閥 |
排放型：

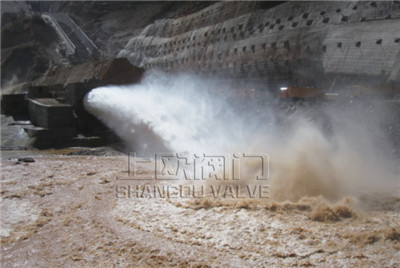

排放型固定錐形閥時常安裝于渦輪發電機，水庫壩底等作為自由排放或水庫泄洪等用途。根據現場條件可采用手動渦輪、電動液動自動控制等。
 |  |

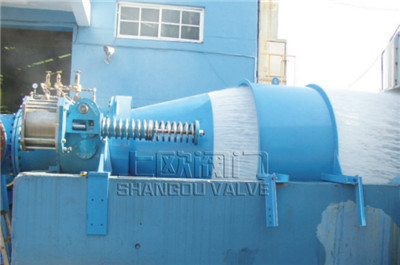

DN1500百色水利樞紐排放型 固定錐形閥 | DN1200云南紅河水庫固定錐形閥 |
主要材質

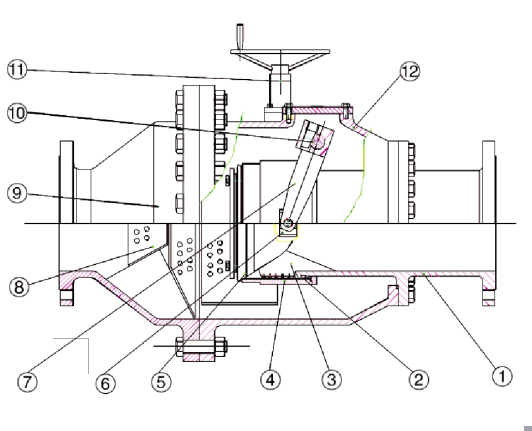

序號 | 名稱 | 材料 |
1 | 進口管 | 鋼 |
2 | 密封圈 | NBR |
3 | 翼板 | 球墨鑄鐵/低合金鋼/碳鋼 |
4 | 套筒閘 | 不銹鋼 |
5 | 閥座 | 合金不銹鋼 |
6 | 噴管 | 鑄鐵/不銹鋼/低合金鋼/碳鋼 |
7 | 驅動壁 | 球墨鑄鐵/不銹鋼 |
8 | 導流器 | 不銹鋼 |
9 | 出口管 | 鋼 |
10 | 閥軸 | 不銹鋼 |
11 | 驅動機 | 德國AUMA或客戶指定 |
12 | 閥體 | 球墨鑄鐵/低合金鋼/碳鋼 |
產品特點
l 驅動力小，具有節能效果
自平衡式套筒閘，使水力直接作用在固定錐體上，運動部件套筒閘受力很小，所需的驅動力亦小，為客戶節約能源。
l 浮動式閥座，特殊金屬對金屬設計，密封可靠
閥座采用浮動式設計，密封時可以自動定心，材料選用合金不銹鋼，高強度耐沖蝕，壽命長。
| 浮動式金屬對金屬閥座，閥座浮動在特殊硅膠上，避免閥座局部應力集中而破壞，保證閥門的密封性 | |

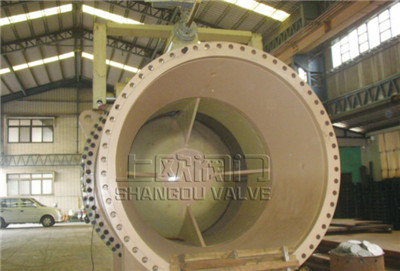

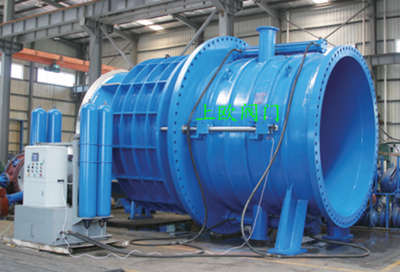

石門水庫DN3000固定錐形閥裝配中 |
l 先進的水力設計減少震動
特殊導流筋板，特殊噴射角度設計，使水流過閥門時形成扭力，減少閥門振動。
l 流量線性可控，流阻低
固定錐體特殊錐度設計，使閥門開度與流量呈線性，流量控制簡單可控，閥門最大排放系數Cd值可達0.86。

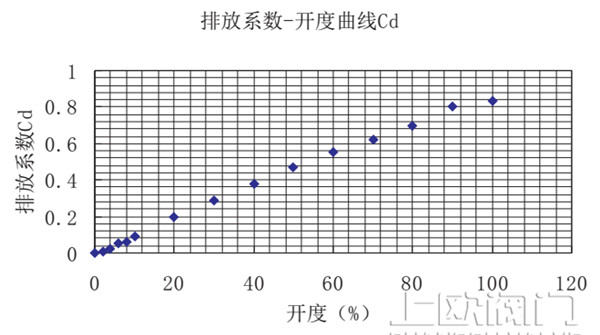

固定錐形閥在國外進行測試，測試過程沒有明顯震動。閥門全開時，無論出口是否有整流罩，其排放系數都是0.86.即使在第一個10%行程中，固定錐形閥的流量系數和開度全行程皆為線性比例關系。
l 中部密封圈可在線更換
套筒與噴灌密封用的中部密封圈是整個固定錐形閥唯一運動的橡膠密封件，即使損壞或老化，只要拆掉套筒閘限位螺釘，無需拆下套筒閘，可以在線更換中部密封圈。
抗氣蝕能力強

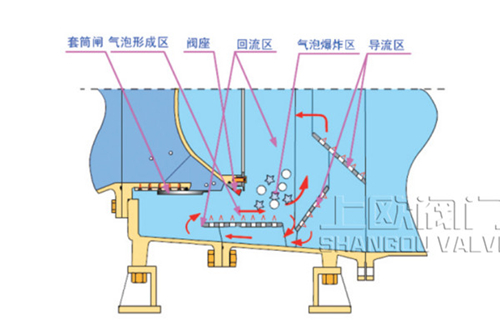

獨特的出口整流結構設計，速度導流器和能量導流器組合使用，使金屬表面形成流動的水墊，有效防止高壓差下氣蝕對閥門零部件的損壞現象
典型案例
典 型 案 例 | |||
 |  |  | |
泰國固定錐形閥（含導流罩）排放流量1100立方英尺/秒 | 一臺50”固定錐形閥在幾乎關閉狀態下操作，流量1立方英尺/s，注意環形液態。 | 流量由以下公示計算 Q=Cd×√2gH ×A Q=流量m³/s Cd排放系數，最大0.86 A噴管橫截面積 G重力加速度9.8m/s³ H上游水頭m水頭 | |
 |  | ||

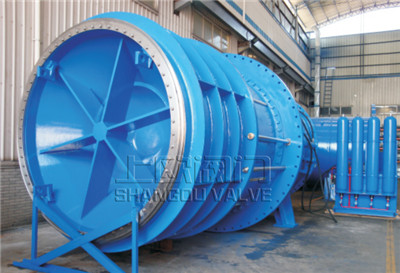

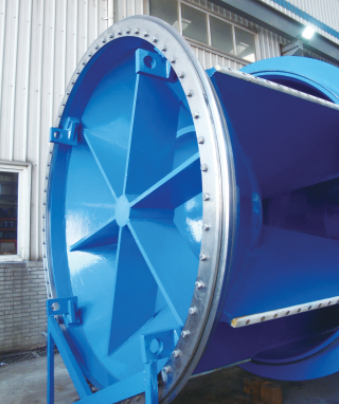

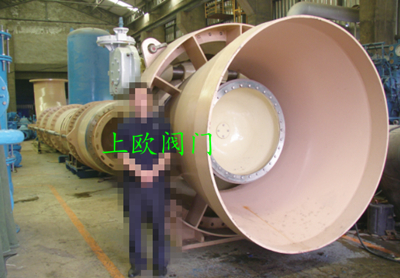

| DN3000排放型固定錐形閥交付客戶 | DN1000排放型固定錐形閥 | ||
 |  | ||
 |  | ||
 |  | ||
 |  | ||
更多關于固定錐形閥數據和參數內容請聯系我們
|
||||||||||||||||||||||||
 |
||||||||||||||||||||||||
| ||||||||||||||||||||||||
